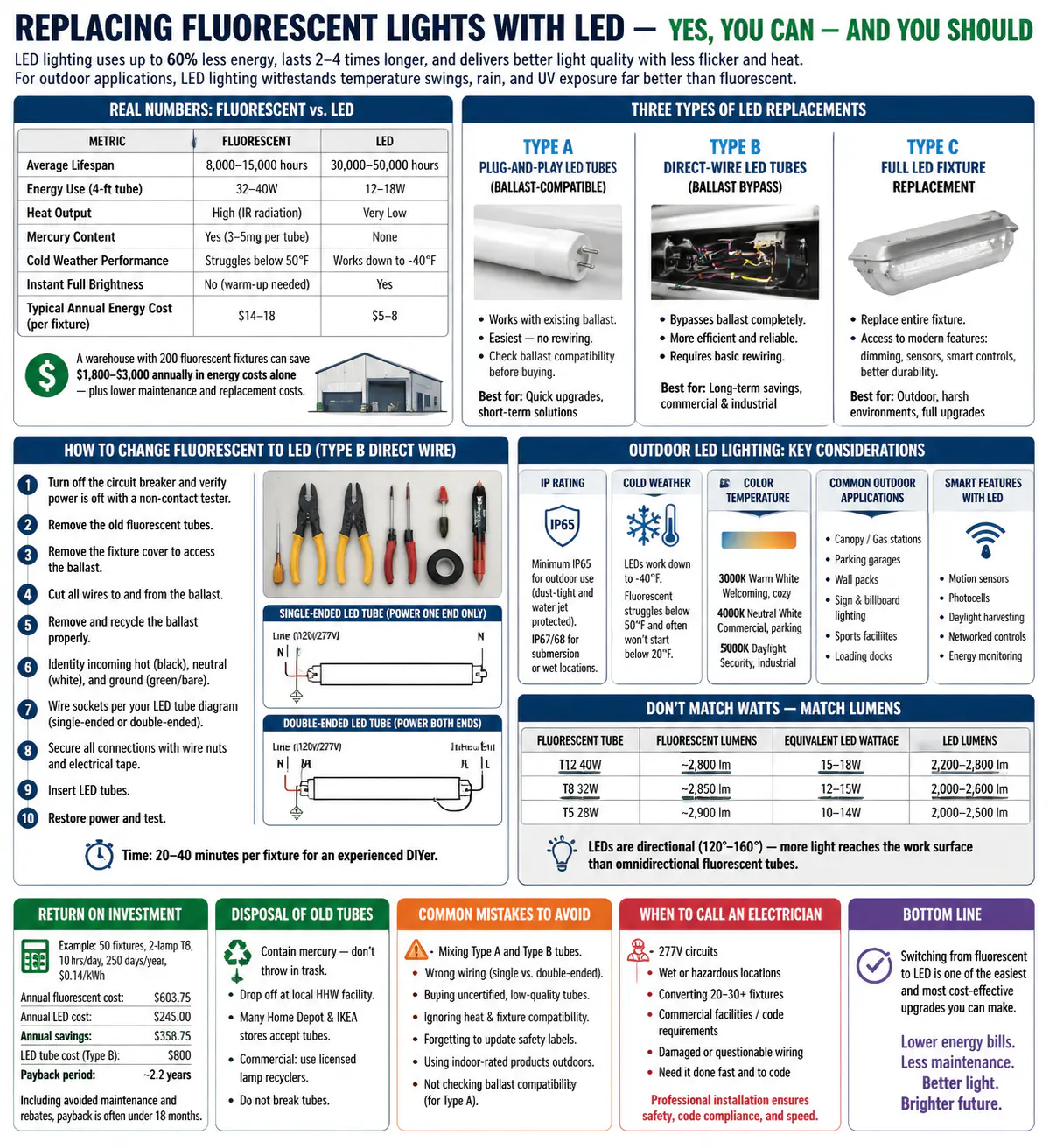

Как заменить флуоресцентную лампу на светодиодную: полное руководство по преобразованию

Короткий ответ: да, вы можете заменить люминесцентные лампы на светодиоды — и вам следует это сделать.

Переход с флуоресцентной лампы на светодиодную — одно из самых простых обновлений, которые вы можете сделать в любом пространстве — как в помещении, так и на открытом воздухе. Этот процесс включает в себя либо замену всего светильника, либо использование совместимой светодиодной трубки в существующем люминесцентном корпусе. Большинство домовладельцев и управляющих объектами выполняют базовую переоборудование устройства менее чем за 30 минут, причем во многих случаях электрик не требуется.

Светодиодное освещение потребляет до 60% меньше энергии, чем люминесцентное. , служит в 2–4 раза дольше и обеспечивает лучшее качество света с меньшим мерцанием и выделением тепла. Для наружного применения преимущества еще более очевидны: наружное светодиодное освещение выдерживает перепады температуры, дождь и воздействие ультрафиолета гораздо лучше, чем люминесцентные альтернативы.

Это руководство проведет вас через каждый этап процесса преобразования, охватывая сценарии использования внутри и снаружи помещений, типы доступных замен светодиодов, экономию средств и типичные ошибки, которых следует избегать.

Почему люди переходят на светодиоды: реальные цифры, стоящие за конверсией светодиодов

Прежде чем углубляться в инструкции, полезно понять, что на самом деле поставлено на карту. Аргументы в пользу перехода не просто теоретические: экономия энергии и технического обслуживания хорошо документирована как в жилых, так и в коммерческих помещениях.

Коммерческий склад, оснащенный 200 люминесцентными светильниками, может рассчитывать на сокращение счетов за электроэнергию на освещение. От 1800 до 3000 долларов в год после перехода на светодиоды — и эта цифра не учитывает сокращение затрат на техническое обслуживание и замену ламп.

Три типа замены светодиодов люминесцентным светильникам

Не все преобразования светодиодов одинаковы. Прежде чем что-либо покупать, вам необходимо знать, какой подход соответствует вашему существующему оборудованию и бюджету. Есть три основных маршрута.

Тип A: светодиодные трубки Plug-and-Play (совместимые с балластами)

Эти светодиодные трубки предназначены для работы с существующим люминесцентным балластом. Вы просто вытаскиваете старую люминесцентную лампу и вставляете новую светодиодную — замена проводки не требуется. Это самый быстрый и простой метод конвертации.

Подвох: балласты со временем изнашиваются, и когда они выходят из строя, вам придется либо заменить балласт (что увеличивает стоимость), либо перейти на трубку типа B. Кроме того, не каждая светодиодная трубка совместима с каждым балластом. Перед покупкой всегда проверяйте список совместимости производителя.

Тип B: светодиодные лампы с прямым проводом (байпас балласта)

Этот метод полностью обходит балласт путем переподключения прибора для прямого подключения к сети (120 В или 277 В). Балласт либо удаляют, либо оставляют на месте, но отсоединяют. Лампы типа B более энергоэффективны, чем лампы типа A, поскольку они устраняют потери мощности, вызванные балластом.

Это предпочтительное долгосрочное решение для большинства коммерческих и промышленных объектов. Первоначальная установка требует основных электромонтажных работ — выключения автоматического выключателя, удаления балластной проводки и подключения проводов розетки непосредственно к источнику питания — но как только это будет сделано, вы полностью исключите будущие затраты на замену балласта.

Тип C: Полная замена светильника (светильники, готовые к использованию светодиодов)

Иногда лучшим решением будет заменить весь корпус люминесцентной лампы новым светильником, предназначенным для светодиодов. Это особенно актуально для наружного светодиодного освещения, где вам нужны корпуса со степенью защиты IP, разработанные с нуля для светодиодных драйверов, а не модернизированные люминесцентные корпуса, которые могут не обеспечить достаточную защиту от влаги или ударов.

Полная замена светильника обходится дороже, но дает вам доступ к таким функциям, как встроенное затемнение, датчики движения, интеллектуальное управление и специальное управление температурным режимом — все из которых продлевают срок службы светодиодов и максимизируют экономию энергии.

Шаг за шагом: как заменить люминесцентную лампу на светодиодную (прямой провод типа B)

Метод обхода балласта типа B является наиболее надежным и широко рекомендуемым подходом. Вот как именно это сделать для стандартного люминесцентного светильника T8 или T12 длиной 4 фута.

Что вам понадобится

• Светодиодные трубки типа B T8 (по одной на гнездо лампы)
• Кусачки и инструменты для зачистки проводов
• Проволочные гайки или рычажные соединители
• Изолента
• Плоская и крестовая отвертки
• Бесконтактный тестер напряжения
• Лестница (если потолочная)

Процесс преобразования

1. Выключите автоматический выключатель — никогда не работайте с живыми приборами. Используйте бесконтактный тестер напряжения, чтобы убедиться в отсутствии питания на приборе, прежде чем прикасаться к каким-либо проводам.
2. Снимите старые люминесцентные лампы, повернув их на 90 градусов и вытащив из патронов надгробия.
3. Снимите крышку светильника или панель диффузора, чтобы получить доступ к отсеку балласта.
4. Найдите балласт — это прямоугольная коробка, обычно черного или серого цвета, с нескольких концов, выходящих из обоих концов.
5. Обрежьте все провода, идущие к балласту и от него, оставив достаточную длину провода со стороны приспособления для работы (не менее 4–6 дюймов).
6. Снимите балласт со светильника, открутив его крепежные винты. Отложите его для надлежащей переработки — балласты могут содержать ПХД.
7. Определите входящие горячий (черный), нейтральный (белый) и заземляющий (зеленый или голый медный) провода от потолочного/стенного источника питания.
8. Подключите горячий провод к входной стороне одного патрона лампы на каждом конце светильника. Подключите нейтраль к другому разъему на каждом конце. Точная проводка зависит от того, является ли ваша светодиодная трубка односторонней или двусторонней — всегда следуйте схеме подключения, прилагаемой к вашей конкретной светодиодной трубке.
9. Закрепите все соединения проволочными гайками и обмотайте изолентой.
10. Вставьте новые светодиодные трубки, восстановите питание выключателя и проверьте.

Общее время для опытного мастера: От 20 до 40 минут на матч . Если вы делаете большую партию, с практикой этот процесс станет быстрее.

Наружное светодиодное освещение : Особые соображения при замене флуоресцентных ламп.

Внешняя среда создает переменные факторы, которых нет в помещении: влажность, экстремальные температуры, насекомые, деградация от ультрафиолета и физическое воздействие. Наружное светодиодное освещение необходимо выбирать с учетом этих факторов, и простой замены лампы редко бывает достаточно.

Рейтинг IP: наиболее важная характеристика уличных светильников

Рейтинг IP (защита от проникновения) показывает, насколько хорошо прибор противостоит пыли и воде. Для наружного светодиодного освещения вам потребуется как минимум IP65 , что означает, что светильник пыленепроницаем и защищен от струй воды с любого направления. Влажные или погруженные в воду среды (например, освещение фонтанов или подземные установки) требуют IP67 или IP68.

Люминесцентные светильники, предназначенные для использования на открытом воздухе, обычно также имеют степень защиты IP, но во многих старых установках люминесцентные лампы используются в крытых помещениях, где они защищены лишь частично. При их замене оцените, обеспечивает ли существующий корпус адекватную защиту или требуется полная замена приспособления.

Производительность в холодную погоду

Одним из наиболее убедительных аргументов в пользу наружного светодиодного освещения в холодном климате являются температурные характеристики. Люминесцентные лампы теряют значительную светоотдачу при температуре ниже 50°F (10°C) и часто вообще не запускаются при температуре ниже 20°F (-7°C). Вот почему люминесцентное наружное освещение в гаражах, холодильных складах и в северном климате исторически страдало от проблем с медленным запуском и тусклой мощностью.

Качественное наружное светодиодное освещение надежно работает при температуре до -40°F (-40°C) без необходимости прогрева. Это не незначительное улучшение — это фундаментальное различие в возможностях, которое делает светодиоды единственным практичным выбором для наружного применения в холодных условиях.

Распространенные наружные применения, где производится модернизация люминесцентных ламп на светодиодные

• Освещение навеса (заправочные станции, проезды, погрузочные платформы): Замена люминесцентных фонарей на светодиодные светильники обычно сокращает потребление энергии на 50–65% и устраняет частую замену ламп, которая преследовала старые люминесцентные системы навесов.
• Освещение гаража : Освещение люминесцентными лентами в гаражах представляет собой кошмар при обслуживании из-за влажности и колебаний температуры. Светодиодные паронепроницаемые светильники класса IP65 или выше решают эту проблему, обеспечивая при этом лучшую цветопередачу в целях безопасности.
• Пакеты для наружных стен : во многих старых коммерческих зданиях используются флуоресцентные настенные покрытия. Замены светодиодных настенных блоков обеспечивают такое же или лучшее освещение при незначительном потреблении энергии.
• Освещение вывесок и рекламных щитов : Люминесцентные лампы за световыми вывесками заменяются светодиодными лентами или эквивалентами светодиодных трубок для более равномерного освещения и гораздо меньшей частоты технического обслуживания.
• Спортивные сооружения и открытые арены : Мощные люминесцентные светильники на спортивных объектах заменяются светодиодными прожекторами, которые обеспечивают лучшую направленность, уменьшают рассеяние света и улучшают равномерность освещения поля.

Выбор правильной цветовой температуры для наружного светодиодного освещения

Цветовая температура, измеряемая в Кельвинах (К), влияет на то, как выглядят и ощущаются открытые пространства. Для наружного светодиодного освещения наиболее распространены следующие варианты:

• 3000К (теплый белый) : Подходит для жилых помещений, ресторанов, гостиниц. Создает уютную, комфортную атмосферу.
• 4000К (нейтральный белый) : Популярен для парковок, коммерческих экстерьеров и торговых помещений. Балансирует видимость с эстетикой.
• 5000К (дневной свет/холодный белый) : Обычно используется в охранном освещении, спортивных сооружениях и промышленных открытых площадках, где приоритетом является максимальная видимость.

Большинство люминесцентных наружных светильников имели температуру в диапазоне 4100К. При их замене согласование или небольшое понижение цветовой температуры (до 4000К) обеспечит сопоставимую или улучшенную четкость изображения, одновременно уменьшая резкое, стерильное качество старых люминесцентных установок.

Понимание люменов: не просто сопоставляйте ватты

Одна из наиболее распространенных ошибок, допускаемых при переходе с люминесцентных ламп на светодиодные, — покупка замены светодиодов на основе мощности, а не люменов. Поскольку светодиоды значительно более эффективны, светодиодная лампа мощностью 15 Вт может производить такую ​​же или большую светоотдачу, что и люминесцентная лампа мощностью 32 Вт. Соответствие мощности означает, что вы получите гораздо более светлое пространство, чем предполагалось, или, что более вероятно, вы перерасходуете на светодиоды, которые вам не нужны.

Используйте это общее правило для 4-футовых труб:

Также имейте в виду, что светодиоды являются источниками направленного света. Люминесцентные лампы излучают свет во всех направлениях (360°), поэтому часть их излучения теряется, отражаясь от отражателей или попадая в полость потолка. Светодиодная трубка, направляющая свет вниз под углом от 120° до 160°, более эффективно доставляет свет на рабочую поверхность, т.е. светодиод с меньшим люменом часто обеспечивает такое же или лучшее освещение на уровне пола или стола. .

Совместимость балласта: что проверить перед покупкой

Если вы решили пойти по пути «подключи и работай» типа А — по крайней мере, в качестве первого шага — совместимость балласта имеет решающее значение. Не все электронные балласты работают со всеми светодиодными лампами, и использование несовместимой комбинации может привести к мерцанию, жужжанию, преждевременному выходу из строя светодиодов или к тому, что лампа просто не включится.

Чтобы проверить совместимость:

• Найдите марку балласта и номер модели (напечатаны на этикетке балласта внутри прибора).
• Посетите веб-сайт производителя светодиодных ламп и найдите их таблицу совместимости — ее публикуют большинство авторитетных брендов.
• Проверьте, имеет ли ваш балласт мгновенный запуск, программируемый запуск или регулирование яркости — некоторые светодиодные лампы работают только с определенными типами балластов.
• Если балласту более 10 лет, обход его (тип B) в любом случае часто является более разумным финансовым решением, поскольку замена вышедшего из строя балласта стоит 20–60 долларов США только по частям.

Магнитные балласты, встречающиеся в старых светильниках T12, почти никогда не совместимы с современными светодиодными трубками, и их необходимо обходить стороной или полностью заменять светильник.

Расчет рентабельности инвестиций

Финансовое обоснование перехода является сильным, но точный период окупаемости зависит от вашего текущего тарифа на электроэнергию, ежедневных часов работы и количества задействованных приборов. Вот как это решить.

Пример сценария: офис с 50 люминесцентными светильниками с двумя лампами, каждый из которых использует две лампы Т8 мощностью 32 Вт (плюс потери балласта около 5 Вт на светильник), работающими 10 часов в день, 250 дней в году, при цене 0,14 доллара США за кВтч.

• Текущая стоимость флуоресцентной энергии : 50 светильников × 69 Вт × 2500 часов × 0,14 доллара США = 603,75 долларов США в год
• Стоимость энергии светодиодов : 50 светильников × 28 Вт × 2500 часов × 0,14 доллара США = 245 долларов США в год
• Ежегодная экономия : ~358 долларов в год только на энергию
• Стоимость светодиодной трубки : 100 трубок × в среднем 8 долларов США = 800 долларов США (тип B, установка своими руками)
• Срок окупаемости : ~2,2 года, после чего вся экономия сразу уходит в чистую прибыль.

Если принять во внимание необходимость замены балласта (каждые 7–10 лет по цене 25–60 долларов за штуку) и замены люминесцентных ламп (каждые 2–3 года), то фактический период окупаемости часто составляет менее 18 месяцев. Многие коммунальные компании также предлагают скидки на коммерческие обновления светодиодов, что еще больше снижает первоначальные затраты — иногда на 30–50%.

Утилизация старых люминесцентных ламп: обращайтесь с осторожностью

Люминесцентные лампы содержат ртуть — токсичный тяжелый металл — и в большинстве юрисдикций их нельзя выбрасывать в обычный мусор. Каждая стандартная 4-футовая трубка Т8 содержит примерно От 3,5 до 5 миллиграммов ртути , чего достаточно, чтобы загрязнить небольшой водоем.

Варианты правильной утилизации включают в себя:

• Сдача в местный пункт сбора бытовых опасных отходов (HHW) — большинство муниципалитетов проводят эти программы, часто бесплатно.
• Розничные магазины товаров для дома, такие как Home Depot и IKEA, во многих местах принимают использованные люминесцентные лампы на переработку.
• Коммерческие предприятия должны сотрудничать с лицензированным переработчиком ламп — такие службы, как Veolia или Clean Harbors, предлагают программы обратной почты или самовывоза.
• Не ломайте трубки во время снятия или утилизации — если трубка сломается, немедленно проветрите помещение и следуйте рекомендациям EPA по очистке от разливов ртути.

Интеллектуальные функции, доступные в современных системах наружного светодиодного освещения

Одним из недооцененных преимуществ перехода на светодиоды, особенно для наружного светодиодного освещения, является доступ к интеллектуальным элементам управления, которые были просто непрактичны при использовании флуоресцентных технологий. Люминесцентные лампы быстро портятся при частом переключении и плохо тускнеют, что делает их плохо подходящими для сенсорных или сетевых систем управления освещением.

Датчики движения и присутствия

Уличные светодиодные светильники со встроенными PIR (пассивными инфракрасными) или микроволновыми датчиками движения могут тускнеть до 10–20% в период отсутствия людей и мгновенно увеличивать яркость, когда кто-то входит в помещение. На парковках и пешеходных переходах такой подход обычно позволяет сэкономить дополнительные средства. Экономия энергии на 30–50 % сверх базового уровня при использовании светодиодов. .

Сбор дневного света и фотоэлементы

Наружное светодиодное освещение со встроенными фотоэлементами или входами регулировки яркости DALI/0–10 В может реагировать на уровень окружающего освещения, автоматически снижая мощность в период сумерек/рассвета или в пасмурные дни, когда естественный свет обеспечивает частичное освещение. Это особенно полезно для освещения навесов и крытых открытых пространств.

Сетевое управление освещением

Корпоративные системы наружного светодиодного освещения от таких производителей, как Acuity Brands, Signify (ранее Philips) и Cree Lighting, можно подключить к централизованным платформам управления, которые контролируют потребление энергии, планируют профили затемнения, обнаруживают неисправности светильников и создают отчеты о техническом обслуживании. Для крупных кампусов, муниципалитетов или промышленных предприятий, управляющих сотнями или тысячами уличных светильников, такой уровень видимости может снизить затраты на техническое обслуживание за счет 25–40% ежегодно.

Распространенные ошибки, которых следует избегать при переходе от люминесцентных ламп к светодиодным

Даже простое преобразование светодиодов может пойти не так, как надо, если вы не знаете о подводных камнях. Это проблемы, которые возникают чаще всего.

• Смешивание пробирок типа A и типа B в одном приспособлении. : Если вы отключите балласт для одной розетки, но оставите его активным для другой, вы создадите опасную ситуацию в проводке. Всегда используйте один и тот же тип для одного приспособления.
• Не проверять несимметричную и двустороннюю проводку. : Трубки типа B бывают одноконцевыми (питание поступает только с одного конца) и двусторонними (питание поступает с обоих концов). Подключение односторонней трубки как двусторонней или наоборот представляет опасность пожара и поражения электрическим током.
• Покупка дешевых несертифицированных светодиодных ламп. : Недорогие светодиодные лампы без сертификации UL, ETL или DLC могут мерцать, преждевременно выходить из строя или создавать небезопасные электрические условия. Особенно при наружном светодиодном освещении убедитесь, что светильник и драйвер имеют соответствующие сертификаты IP и безопасности.
• Игнорирование тепловой среды прибора : Срок службы светодиодов очень чувствителен к нагреву. Установка мощных светодиодов в закрытые светильники без надлежащего управления температурным режимом может сократить срок службы светодиодов с 50 000 часов до менее 15 000 часов. Всегда проверяйте рейтинги совместимости приспособлений.
• Забывание обновить метки безопасности на переоборудованных светильниках : После переоборудования балластного байпаса исходная этикетка проводки прибора больше не описывает схему точно. В коммерческих условиях рекомендуется добавить новую этикетку с указанием типа преобразования и требований к лампе, которая может потребоваться в соответствии с местными электротехническими нормами и правилами.
• Недооценка требований, специфичных для наружного применения : Использование светодиодной трубки или драйвера для внутреннего применения на открытом воздухе — даже частично закрытого — может привести к попаданию влаги, выходу из строя драйвера и преждевременному выходу лампы из строя. Всегда используйте светильники, рассчитанные на реальные условия окружающей среды.

Когда вызывать электрика вместо того, чтобы делать переоборудование своими руками

Большинство преобразований типа A и многие преобразования типа B доступны компетентному домашнему мастеру, который умеет работать с бытовой проводкой. Тем не менее, бывают ситуации, когда найм лицензированного электрика является правильным решением.

• Вы работаете с цепями на 277 В (распространенными в коммерческих зданиях), а не со стандартными жилыми цепями на 120 В.
• Прибор находится во влажном или опасном месте, требующем прокладки кабелепроводов или специальных корпусов.
• Вы конвертируете более 20–30 приборов и хотите, чтобы работа была выполнена быстро и с использованием кода.
• Объект является коммерческим, и местные нормы требуют лицензирования электромонтажных работ для любой модификации светильника.
• Вы обнаруживаете, что проводка выглядит поврежденной, корродированной или неправильно установленной в существующих светильниках.

Электрики обычно берут 50–120 долларов в час в зависимости от региона. При крупномасштабном коммерческом преобразовании многие подрядчики по электротехнике предлагают цены на модернизацию светодиодов за каждый светильник, что может сделать профессиональную установку конкурентоспособной по стоимости с учетом оптовой покупательной способности и скорости.
